Функция: |
вход и выход наушников и выход двухканального аудиоусилителя мощностью 3 Вт |
Сигнал интерфейса: |
1xHDMI1.4, 1xDVI1.0 и 1xVGA |
Выпуск: |
поддерживает выход LVDS с двумя портами |
Размер: |
139.0 x 53 мм |
Температура хранения: |
-20 ~ 60°C |
Операционная температура: |
-10 | 50℃ |
Функция: |
вход и выход наушников и выход двухканального аудиоусилителя мощностью 3 Вт |
Сигнал интерфейса: |
1xHDMI1.4, 1xDVI1.0 и 1xVGA |
Выпуск: |
поддерживает выход LVDS с двумя портами |
Размер: |
139.0 x 53 мм |
Температура хранения: |
-20 ~ 60°C |
Операционная температура: |
-10 | 50℃ |

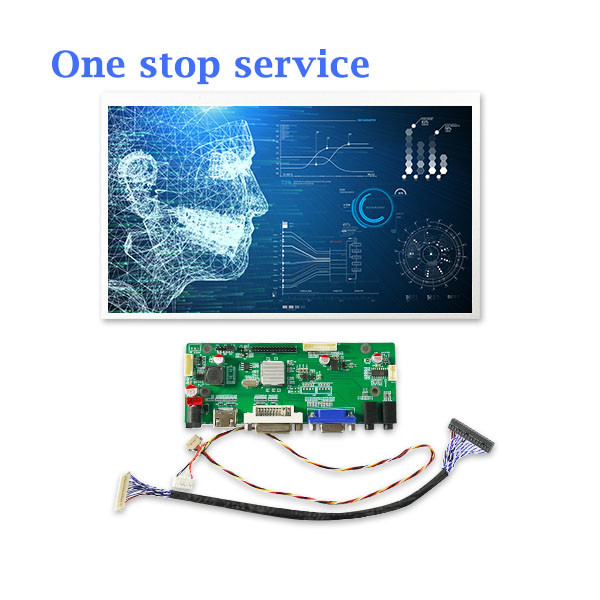

Дисплей на ТФТ-панели с панелью управления ZY08012 V1.0 Многофункциональная панель управления
Описание
ZY08012 V1.0 представляет собой многофункциональную панель управления дисплеем, объединяющую 1xHDMI1.4, 1xDVI1.0 и 1xVGA входный интерфейс, поддерживает выход LVDS с двумя портами до 186 МГц, поддерживает вход и выход наушников и выход двухканального аудиоусилителя мощностью 3 Вт.
Особенности
| Вводная мощность | Вход 12В постоянного тока /12V 680mA+/-10mA |
| Ввод сигнала | 1 HDMI вход / 1 HDMI |
| Ввод сигнала | 1 ВГА вход / 1 ВГА |
| Ввод сигнала | 1 вход DVI /1 вход DVI |
| Выход сигнала |
6/8-битный одно/двойной выход LVDS 6/8 LVDS |
| Аудио вход | 3.5 мм вход для наушников /3.5 мм |
| Выход аудио | Выход наушников /3,5 мм |
| Выход аудио | Спикер_L/R |
| Прочие | I2C/ADC/UART |
Интерфейс Функция Описание Диаграмма
| Нет, нет, нет. | Описание |
| CN 6 | Интерфейс ADC /ADC |
| CN 9 | Настройка напряжения на панели отображения |
| КН11 | Выходный интерфейс LVDS /LVDS |
| КН15 | Интерфейс UART |
| CN 7 | Интерфейс шины I2C /I2C |
| CN 8 | Интерфейс клавиатуры |
| CN 12 | Выход динамика 3W_L/R /3 |
|
КН13 |
Внешний интерфейс выхода 3,5 мм для наушников |
|
КН14 |
Внешний интерфейс ввода 3,5 мм для наушников |
| CN 5 | Внешний интерфейс ввода VGA |
| CN4 | Внешний интерфейс ввода DVI |
| CN3 | Внешний интерфейс входа HDMI |
| CN1 | Внешний интерфейс ввода 12В постоянного тока |
| CN2 | Встроенный интерфейс ввода 12В постоянного тока |
| КН10 | Интерфейс управления подсветкой |
Структурные Размер Диаграмма
